HDMI Splitter 1x2 HDMI + Audio (SPDIF+L/R) Audio Extractor, 3D,1080P

2 Port HDMI Audio Extractor może umożliwić dwa HD wyświetlacza / telewizora podłączonego do jednego źródła HDMI, a także można ekstrahować sygnał audio ze źródła HDMI. Można wziąć swój oryginalny sygnał audio HDMI i przekonwertować go do cyfrowego optycznego lub 2 kanałowe analogowego audio wyjścia. Ten produkt obsługuje Dolby Digital AC-3, DTS, LPCM i inne cyfrowe wyjście w audio formacie. Jest to jeden doskonały wyciąg audio do odtwarzacza DVD, Blue-Ray DVD, PS3, X360BOX, HD DVD, PC itp.

CECHY:

• Wejście i wyjście 1x HDMI 2x HDMI, można synchronizować separacji HDMI sygnał audio. Obsługuje 1x SPDIF optyczne cyfrowe wyjście audio, 2 kanałowy RCA analogowe wyjście audio
• Wejście HDMI do 1080p / 60Hz, obsługa 3D (24 / 30fs)
• Wsparcie SPDIF cyfrowy format audio: Dolby Digital (AC3), DTS, LPCM i wsparcie 5.1CH
• Obsługuje 3 tryby zarządzania EDID dla formatów audio, można przełączać pomiędzy wbudowaną EDID (2CH / 5.1 kanałów) i EDID zewnętrznego (TV).
• Sygnalizacja optyczna: gdy źródła lub zlewozmywak pracuje, LED względem jest światło.
• Używa 24bit / 192kHz DAC
• Bez utraty jakości
• Instaluje w ciągu kilku minut
• DC5V / 1A zasilacz

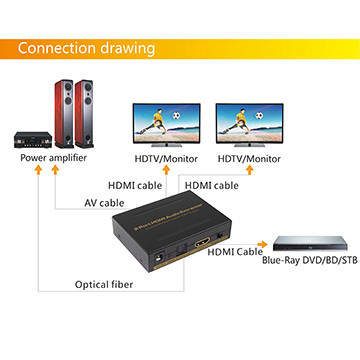

OBSŁUGA I PODŁĄCZENIA:

1. Podłącz jeden kabel HDMI z odtwarzacza DVD / Blu-ray do gniazda wejściowego HDMI ekstraktora.
2. Podłącz jeden kabel HDMI z telewizora / monitora do portu wyjściowego HDMI ekstraktora.
3. Jeśli potrzebujesz cyfrowego sygnału audio, podłącz jeden światłowód z cyfrowym wzmacniaczem do portu wyjścia SPDIF z wyciągiem.
4. Jeśli potrzebujesz analogowego dźwięku, należy podłączyć dwa kable AV od zasilania wzmacniacza analogowego / TV do wyjściowych portów analogowego audio z Extractoru, kanał musi odpowiadać, a przełączanie trybu EDID w 2CH.
5. Podłączenia zasilania 5 V do ekstraktora i włożona do gniazdka elektrycznego.

SPECYFIKACJA:

Rozdzielczość HDMI ………………………….............................. up to 1080P/50/60fs (3D 24/30fs)

Obsługa formatu wideo koloru…………………………..…..….….... 24bit/deep color 30bit,36bit

HDMI audio format  ........ DTS-HD/Dolby-TrueHD/LPCM 2/5.1/7.1CH/DTS/Dolby-AC3/DSD

PDIF Digital audio format ………………………........... Dolby Digital (AC3)/DTS/LPCM 2CH

Maksymalna przepustowość HDMI ………………………………………………...……………........ 225MHz

Maksymalna szybkość transmisji HDMI …………………….………………….……………………….... 6.75Gbps

Wejście / Wyjście sygnału TMDS ………….……………………………....….... 0.5~1.5Volts p-p(TTL)

Wejście / Wyjście sygnału DDC …………………………………………….....….....… 5Volts p-p (TTL)

Zakres częstotliwość próbkowania DAC …………………………………………….…..…. 32～192 KHz

Zakres szybkość transmisji DAC …………………………………………………………………... 16～24 Bit

Poziom wyjścia analogowego .................................................................................... 1V RMS

SNR @ 0dB(CCIR/ARM) ……………………………………………………...….……… ≥90dB

Zniekształcenie …………………………………………………………………………...….…… ≤0.1%

Pasmo przenoszenia ………………………………………………………………. 20Hz~20KHz

Długość wejściowego kabla HDMI ……………………………… ≤15m AWG26 HDMI standard cable

Długość wyjściowego kabla HDMI …………………………….. ≤20m AWG26 HDMI standard cable

Maksymalny prąd pracy ……………………………………………..……………….…......... 600mA

Format adaptera zasilania wejścia ……......….….……...… AC 100V～240V 50HZ/60Hz, DC5V/1A

Zakres temperatury pracy ……..………………….………………….……....... -10 to +55℃

Zakres temperatur przechowywania ……………………………………………….............. -20 to +60℃

Zakres wilgotność pracy ………………………….….…..... 10 to 90%RH (No Condensation)

Dopuszczalna wilgotność ………………………….………........ 5 to 95%RH (No Condensation)

Wymiary (DŁ x SZER x WYS) ………………………..………..….………............ 85x62x21 (mm)

Waga …….…………………………….………………........……………………................. 130g

Uwagi:

1. Używać urządzenia jako instrukcji wymienionych zachować długą żywotność użytkowania maszyny.
2. Urządzenie powinno być umieszczone w miejscu, z dala od wilgotnych, wysokotemperaturowy, zakurzonych erozyjne i środowiska oksydacyjnym.
3. Wszystkie części będą wolne od silnych drgań, hit, spaść.
4. Dotykanie zasilacz z mokrymi rękami jest zabronione.
5. Trzymać głowę zasilacza, a nie ciągnąć za przewód przy odcięty od gniazdka.
6. Wyłączyć zasilanie, gdy maszyny nie jest używany przez dłuższy czas.
7. Nie otwieraj obudowy i nie dotykać części wewnątrz.
8. Używać oryginalnego zasilacza fabrycznych.
