Konwerter HDMI na HDMI dźwięku cyfrowego na analogowy LPCM 7.1-kanałowy DAC

Konwerter HDMI 7.1 Audio pozwala synchronizować oddzielny sygnał HDMI do optycznego cyfrowego wyjścia audio SPDIF, natomiast cyfrowy strumień audio LPCM po wewnętrznej wysokiej jakości wielokanałowych DAC przekształca analogowe wyjście audio do wzmacniacza.

Wsparcie 2CH/5.1CH/7.1CH inne cyfrowe sygnału audio LPCM są konwertowane. Stosowany on jest do odtwarzacza DVD, urządzeń Blu-ray, odtwarzacze sieciowe, dekoderów, PS4, PS3, XBOX One, notebooków i wiele innych urządzeń rozrywkowych wykorzystujących dokowanie.

Ten produkt zaprojektowany tak, aby korzystanie urządzeniem A/V było wygodniejsze, wydajne i oszczędne..

Konwerter HDMI pozwala na odczytanie sygnału audio ze źródła HDMI. Można wziąć swój pierwotny sygnał audio HDMI i konwertować jego do cyfrowego wyjścia wielokanałowego optycznego lub analogowego. Ten produkt obsługuje 2CH, 5.1CH, 7.1CH LPCM cyfrowego formatu audio. Jest to jeden doskonały konwerter audio dla DVD, Blue-Ray DVD, PS3, X360BOX, HD DVD, PC itp.

Cechy:

• 1 x wejście HDMI i 1 x wyjście HDMI, można synchronizować rozdzielania sygnału audio HDMI.
• Wsparcie 1 x SPDIF optyczne cyfrowe wyjście audio, wielokanałowe wyjście analogowe audio RCA
• Obsługa 12-bitowego Deep Color Full HD, 3D i 4K*2K wideo
• Obsługa CEC
• Wsparcie wielokanałowego LPCM cyfrowe audio do wyjścia analogowego, do 7.1 CH.
• Wykorzystuje 24bit / 192kHz DAC
• Indykator formatu audio LPCM
• Obsługuje 3 tryby dla wyjścia audio. Można przełączać się między wielokanałowym, stereo (2CH) oraz wyciszenie.
• Wysokiej jakości dźwięk, niski poziom hałasu
• Zasilacz DC5V

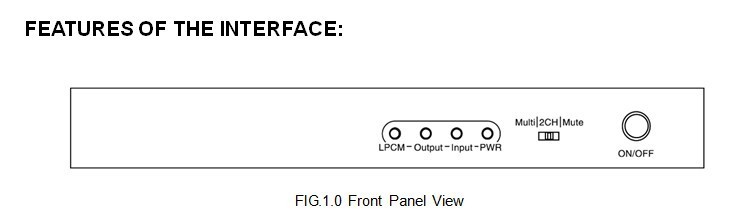

• Dioda LPCM: Wskaźnik formatu audio LPCM
• Wejście LED: wskaźnik stanu wejścia HDMI
• Wyjście LED: Wskaźnik stanu wyjścia HDMI
• PWR LED: indykator POWER ON/OFF

SWITCH: przełącznik trybu pracy wyjścia audio

1. Multi: wielokanałowy tryb audio. Przełącza się do tego trybu dla HDMI źródła do wyjścia 5.1/7.1 LPCM dźwięku na wbudowanej EDID. Następnie wyjście RCA 5.1/7.1CH analogowe audio optyczne wyjście 2-kanałowy LPCM cyfrowe audio i wyjście HDMI bypass. Uwaga: wsparcie potrzebuje od odtwarzacza i płyty wielokanałowego wyjścia audio.

2. CH: Tryb stereo 2-kanałowy. Przełącz do trybu 2CH dla źródła HDMI do wyjścia LPCM 2-kanałowy dźwięk na wbudowanym EDID. Potem RCA, optyczne i HDMI wyjście audio stereo
3. Wyciszenie: Tryb wyciszenia. Następnie RCA, optyczne brak wyjścia, wyjście HDMI bypass.

ON/OFF: przełącznik zasilania Włącz/Wyłącz

• DC5V: gniazdko 5V DC
• HDMI OUT: port wyjściowy HDMI
• FL/FR: przednie L/R analogowe porty wyjściowe
• CEN: Centralny analogowy port wyjściowy
• SBL/SBR: Wyjście dźwięku analogowego L/R "surround back"
• HDMI IN: gniazdo wejściowe HDMI
• Wyjście optyczne: cyfrowe wyjście audio SPDIF
• SL/SR: Wyjście analogowych portów dźwięku przestrzennego L/R
• SW: niskotonowy analogowy wyjściowy port

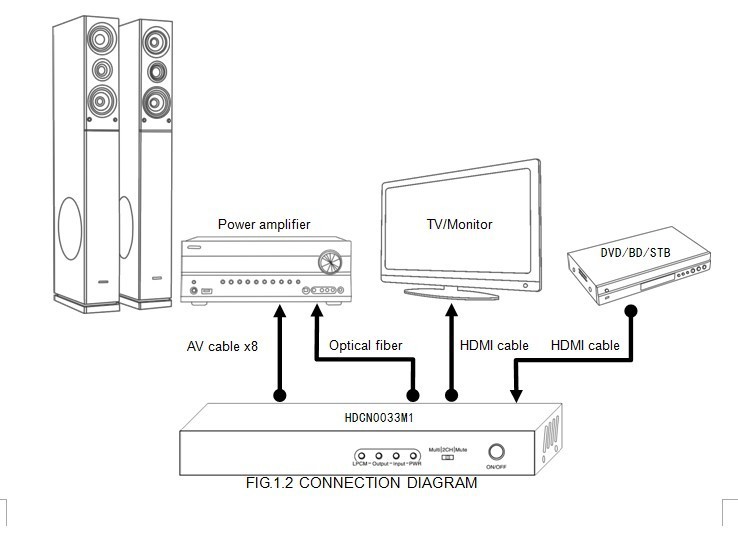

Obsługa i Połączenie:

• Podłącz jeden kabel HDMI z odtwarzacza DVD/Blu-Ray do gniazda HDMI konwertera.
• Podłącz jeden kabel HDMI z telewizora/monitora do portu wyjściowego HDMI konwertera.
• Jeśli potrzebujesz cyfrowego sygnału audio, podłącz jeden włókno optyczne z cyfrowego wzmacniacza do portu wyjściowego SPDIF konwertera.
• Jeśli potrzebujesz analogowego sygnału należy podłączyć osiem kabli AV z analogowym wzmacniaczem do analogowych portów wyjściowych audio konwertera, kanały muszą odpowiadać. Jeśli chcesz podłączyć do wzmacniacza stereo lub TV zasilania, wystarczy połączyć porty FL/FR 2, a przełącznik trybu EDID w 2CH.
• Podłącz zasilacz 5V do konwertera i włóż do gniazdka zasilania.

Specyfikacja:

Uwagi:

• Proszę korzystać się z urządzenia zgodnie z instrukcją dla utrzymania długiego terminu użytkowania urządzenia.
• Urządzenie powinno być zabiezpieczone od wilgotnych, wysokotemperaturowy, zakurzonych miejsc oraz środowiska oksydacyjnego.
• Wszystkie części muszą być zabezpieczone od silnych drgań, uderzeń, itp.
• Dotykanie zasilacza mokrymi rękami jest zabronione.
• Proszę trzymać głowicę zasilacza, a nie ciągnąć za przewód przy odcięci od gniazdka.
• Prosze wyłączyć zasilanie, gdy urządzenie nie używane przez dłuższy czas.
• Proszę nie otwierać obudowy i nie dotykać części wewnątrzne.
• Prosze używać oryginalnego zasilacza fabrycznego.
