HDMI True Matrix 4x4

Matryca umożliwia przełączanie czterech urządzeń HDMI lub ich podział na cztery monitory lub projektory kompatybilne z HDMI.

Matryca 4x4 HDMI zapewnia wyświetlenie do czterech sygnałów HDMI z czterech źródeł HDMI. Matryca umożliwia przełączenie czterech urządzeń HDMI do czterech kompatybilnych telewizorów, monitorów lub projektorów HDMI. Matrix można również umieścić na końcu długiego kabla HDMI, aby zregenerować sygnał HDMI.

                                                                                                                Cechy:

• Cztery sygnały wejściowe HDMI 1.3 przełączane lub dzielone na cztery urządzenia HDMI 1.3
• Zgodny z protokołem HDCP 1.2
• Obsługa CEC
• Obsługuje deep color 30bit, 36bit
• Obsługuje Blue-Ray 24/50/60fs/HD-DVD/xvYCC
• Cyfrowy format audio: DTS-HD / Dolby-trueHD / LPCM7.1 / DTS / Dolby-AC3 / DSD
• Wsparcie symulację sygnału
• Obsługa wejściowej długości kabla do 10metrów AWG26 HDMI 1.3, wyjściowej długości kabla do 15 m AWG26

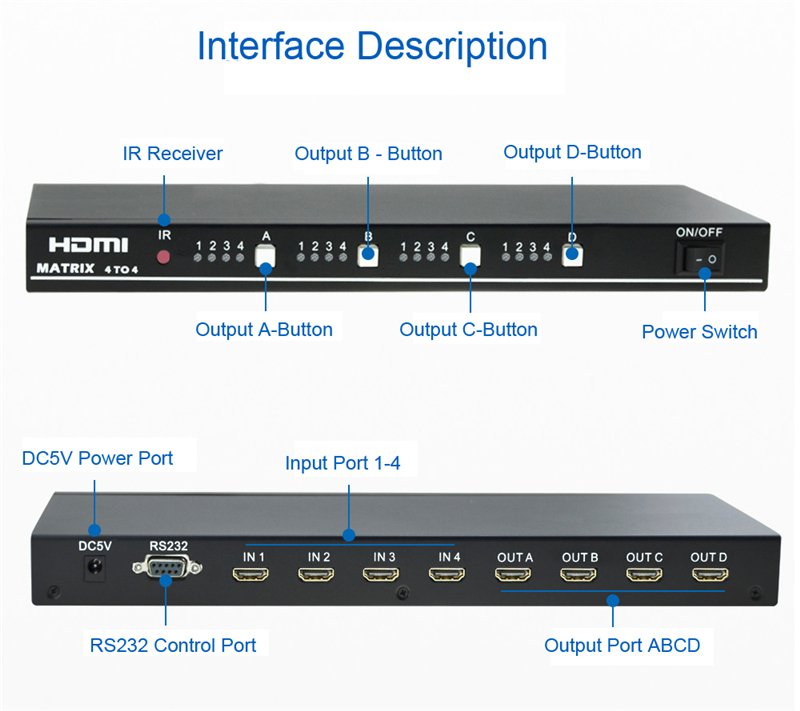

• Wejścia można przełączać za pomocą pilota na podczerwień, można sterować także za pomocą czterech przycisków na panelu urządzenia.
• Port szeregowy RS-232 port
• Może inteligentnie przeskakiwać te źródła wejściowe, które nie są połączone.
• Może powrócić do ostatniego stanu po ponownym uruchomieniu lub ponownym połączeniu.
• Brak utraty jakości
• Instalacje w ciągu kilku minut
• Potrzebuje zasilania DC5V

Specyfikacja:

Rozdzielczość HDMI - 24 / 50 / 60fs / 1080p / 1080i / 720p / 576p / 576i / 480p / 480i

Obsługuje format bit kolor - 36bit

Obsługuje format audio - DTS-HD / Dolby-true HD / LPCM 7.1 / DTS / Dolby-AC3 / DSD

Maksymalna szybkość transmisji - 2.25 GBPS

Wejściowy i wyjściowy sygnał TMDS - 0.5~1.5 Volts p-p

Wejściowy i wyjściowy sygnał DDC - 5 Volts p-p (TTL)

Odległość kabla wejściowego - ≤10m HDMI AWG26

Odległość kabla wyjściowego - ≤15m AWG26 HDMI standardowy kabel

Maksymalny prąd roboczy - 2.0A

Format zasilania - wejściowy: AC (50HZ, 60HZ) 100V-240V; wyjściowy: DC5V

Zakres roboczej temperatury - (-15 do +55℃)

Zakres roboczej wilgotności - 5 do 90% OW (Bez kondensacji)

Wymiar (D x S x W) - 310 x 150 x 36mm

Waga - 1800g

Obsługa i łączenie:

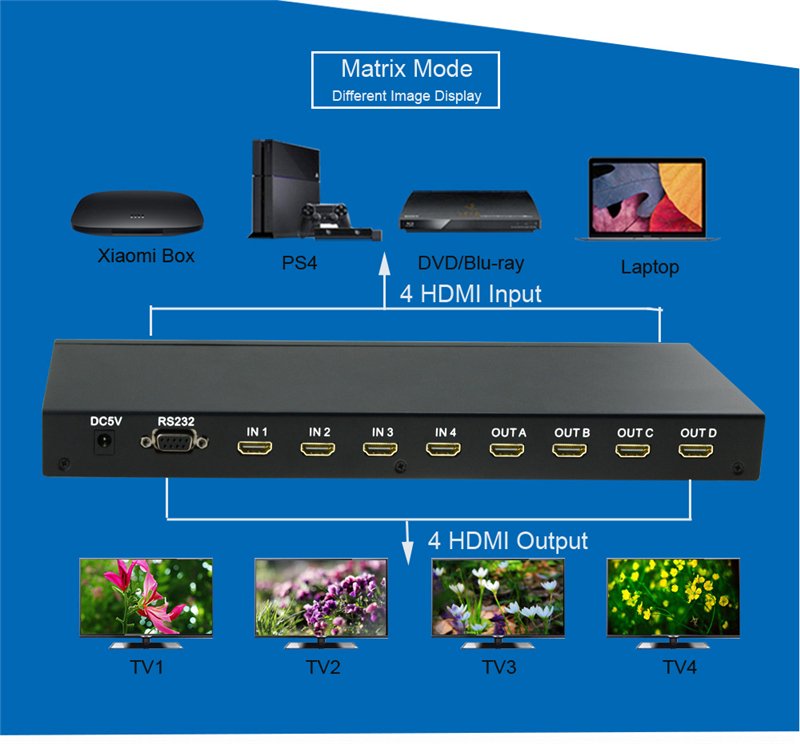

1. Użyj kabel HDMI do podłączenia portu wyjściowego HDMI źródła HD z portem wejściowym HDMI matrycy.
2. Podłącz jeden kabel z każdego urządzenia źródłowego HDMI do wejść HDMI Matrycy.
3. Podłącz jeden kabel z każdego wyświetlacza do wyjść HDMI Matrycy.
4. Użyj portu zdalnego sterowania RMT-IR, aby zdalnie przełączać się między źródłami.
5. Podłącz zasilanie 5V do Matrycy HDMI 4x4 HDMI

Paczka zawiera:

• Matryca HDMI 4x4
• Zasilacz DC5V
• Instrukcja obsługi (Angl.)
• CD
• Pilot na podczerwień
